【RTK26】WizFi360でNtripレシーバー作った＜Fix１０秒以内と超高速＞

昨年購入しておいたWiFIモジュール　WizFi360をようやくTeensyと接続させて、Ntripレシーバー
を作りました。何故遅れたかは、新しいチップを使う手間と根気がなかったからです。
２０２５年６月からChatGPTの有料会員になった機会に、過去に自分のできなかったプログラミング作業を
ChatGPTにやってもらうという活動を始めた一環です。

注：FIｘ10秒以内というのはアンテナの状況が良い場合、ESP8266で数十秒かかっていたのがWizfi360+Teensyで10秒以内になったということです。天候、衛星配置、基準局距離などの諸条件で1分を超えてしまうことはありますので、ESP8266よりはスムーズになったという結果です。
●何故WizFi360なのか
昨年の記事はこれですが、Teensyのパフォーマンスを生かせるWiFiモジュールだからです。
シリアルで１Mbpsと高速で通信できるWifiモジュールで専用なので性能が良いです。

【STA24】WiFIモジュールをESP32からWizFi360へ変更＜ESP32DMASPIライブラリのバグ＞

●動作させた結果

今までのESP8266F9Pオンボード方式よりNTRIP接続速度が劇的に速くなりました。
今までは通電してから、NO RTK　LEDがついて早くても数十秒経過してFIXするのですが
WizFi+TeensyだとNO RTK　LEDが一瞬ついて、直ぐ消えてRTK　FIXします。最初壊れたのかと
思ったのですが、あっという間にFIXしてました。
このプログラムコードを作ってくれたChatGPTに聞くと以下のコメント

いくつか考えられる要因があります。大きく分けて「RTCM3 データの到達性／レイテンシ」と「F9P 側の処理条件」の２つです。

1. RTCM3 データのレイテンシ（遅延）の低減

UART の安定性・速度
- WizFi360＋Teensy の組み合わせでは、UART1（115 200 bps）で AT コマンド＋TCP データをほぼハードウェアDMAで流し込んでいます。
- 一方、ESP8266 では AT コマンドセット＋ソフトウェアバッファを介している場合が多く、コマンド応答やデータ転送のたびに細かな遅れ（数十〜百ミリ秒）やジッタが生じやすいです。
Wi-Fi モジュールの TCP バッファリング特性
- WizFi360 は「TCP の受信バッファ→UART 出力」のデータパスが非常に素直で、フレーム落ちやコマンドのリトライが少なく済みます。
- ESP8266 は内部で TCP/IP スタック、Wi-Fi 再接続、AT コマンド解析などを行うため、バックプレッシャによるスループットの変動が起こり得ます。
パケットジッタの低減
- RTCM3 のパケット（数百バイト～数キロバイト）が不定期に届くと、F9P がサーバからのストリームを欠けなく受信できず、Fix 算出に必要なサンプル数が揃うまでに余計な時間がかかります。
- WizFi360＋Teensy であれば TCP→UART の遅れ・欠落がほとんどないため、「最初の RTCM3 到着」から「必要な補正量取得」までの時間が短く済みます。

2. F9P 側の収束条件

補正データの到着タイミング
- ESP8266 経由だと、最初の補正パケット（RTCM1005/1077 など）が届くまでに数秒以上かかることが多いですが、WizFi360＋Teensy だと 1～2 秒以内に最初のパケットを連続して供給できます。
- F9P は「初回 RTCM 取得 → 衛星測位 → 解消算出」というステップを踏むので、早く安定した補正が来るほど Fix に必要なデータ量が揃いやすくなります。
Teensy のクロック安定度
- Teensy 4.1 は非常に高精度なクロックを持っており、UART ボーレートのジッタも極めて小さいため、F9P 側でパケット境界のズレやビット誤りが起こりにくいです。
- ESP8266 ボードでは 3.3 V レギュレータやクロックソースによる微小な変動が時にシリアル品質に影響します。

まとめ

WizFi360＋Teensy のデータパスが “よりストレート” でレイテンシ・ジッタが小さい
→ RTCM3 補正が早く欠落なく供給され、F9P が必要な補正量を最短で受け取れる
ESP8266 経由は内部処理や AT コマンド応答のオーバーヘッドが大きく、補正到着が遅れることが多い
→ Fix までの収束時間が長くなる

こうした「補正到着から Fix 算出までのラウンドトリップ時間」の差が、１０秒以内という高速 Fix の実現につながっていると考えられます。

確かに、ESP8266でのRTCM3受信をオシロでみると、不自然に分割されて時間をかけて受信されていましたのでRTCM3は難しくて不安定だと思っていたのですが、WiFiチップの構造が大きかったようです。
忙しいF9Pに対して素早く必要なRTCM3を送ってあげれば処理がスムーズになるのは当然と納得です。

●作り方
　WizFi360は、日本では販売してませんので、DIGIKEYで購入しました。
１個千円程度なので、複数個買ってTeensyと合わせて６千円以上にすれば送料無料で北米から
３－５日で届きます。　私が購入したチップは技適はついてました。
WizFi36０のマニュアルは丁寧です。
製品説明ページ：https://docs.wiznet.io/Product/Wi-Fi-Module/WizFi360
datasheet:　https://docs.wiznet.io/img/products/wizfi360/wizfi360ds/wizfi360_ds_v112_en.pdf
コマンド解説：　https://docs.wiznet.io/img/products/wizfi360/wizfi360ds/wizfi360_atset_v1119_e.pdf
使用例： https://docs.wiznet.io/img/products/wizfi360/wizfi360ds/wizfi360atcomex_v103e.pdf
クイックスタート：　https://docs.wiznet.io/img/products/wizfi360/wizfi360ds/wizfi360qs_v113e.pdf
サポートフォーラム：https://maker.wiznet.io/forum/c/wifi-module/wizfi360

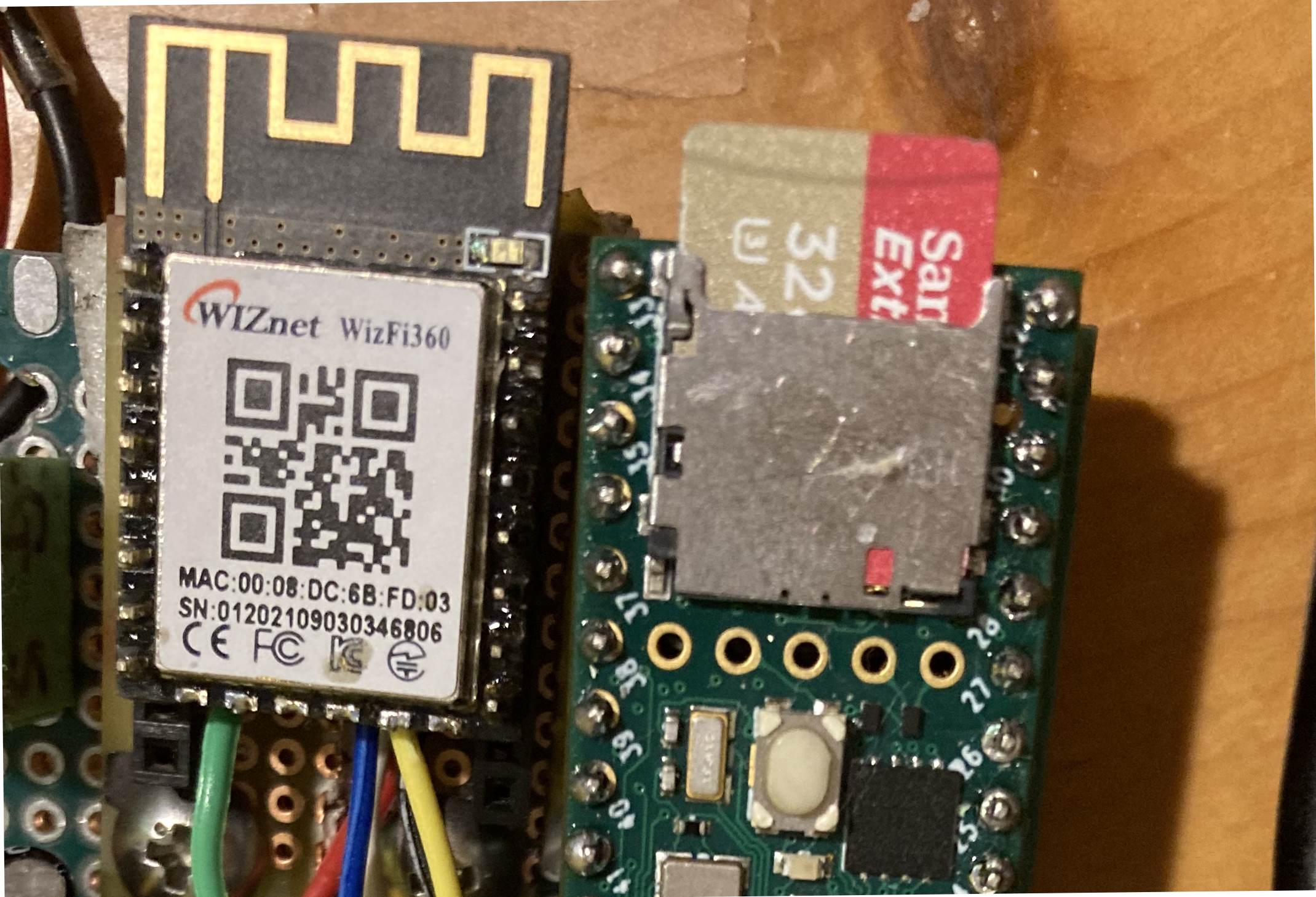

私はピン配置だけみて、TeensyのSerial1のRX1にTXD1とTX1にRXD1を接続するだけで
あとは、ChatGPTにプログラムをお願いしただけです。
●ChatGPTでのプログラミング作業
全部一挙に作ってしまいますが、１発では動作しませんので、一歩一歩確認しながら作量に指示したほうが
最終的には、早くできます。
①TeensyからATを送ってOKがかえって来るかの確認プログラム
＝＞これが動かなくて、当初WizFiのTXDとRXD０を使っていたのをTXD1とRCD1に付け替えて
TeensyのSerial1とクロス接続したらようやくATでOKがかえって正常動作になりました。

②最初に動いたコード
Wifi ntgrip接続用のヘッダファイル ntrip_cnfig.hのタブをarduinoIDEに用意しておきます。

// ntrip_config.h
#pragma once
#ifndef NTRIP_CONFIG_H
#define NTRIP_CONFIG_H#include <stdint.h>// === Wi-Fi 接続情報 ===
static const char WIFI_SSID[] =””;
static const char WIFI_PASS[] = “”;// === NTRIP 接続情報 (例: rtk2go.com) ===
static const char NTRIP_HOST[] = “rtk2go.com”;
static const uint16_t NTRIP_PORT = 2101;
static const char NTRIP_MOUNTPOINT[] = “”;
static const char NTRIP_USER[] = “mail address “;
static const char NTRIP_PASS[] = “”; // パスワードなしの場合は空文字#endif // NTRIP_CONFIG_H

// Serial1_Ntrip_Client_RawAT.ino
#include “WizFi360.h”
#include “arduino_base64.hpp”
#include “ntrip_config.h” // Wi-Fi & NTRIP 設定まとめ#define WF_SERIAL Serial1 // Teensy 4.1 の UART1 (ピン0=RX1, 1=TX1)
#define BAUD_USB 115200
#define BAUD_WIFI 115200void setup() {
// 1) USBシリアル初期化
Serial.begin(BAUD_USB);
while (!Serial);
Serial.println(“\n=== Raw AT NTRIP Client ===”);// 2) WizFi360 UART起動待ち
WF_SERIAL.begin(BAUD_WIFI);
delay(2000);// 3) ATパススルー確認
Serial.print(“AT? “);
WF_SERIAL.println(“AT”);
delay(200);
while (WF_SERIAL.available()) {
Serial.write(WF_SERIAL.read());
}// 4) シングルコネクション設定
WF_SERIAL.println(F(“AT+CIPMUX=0”));
delay(200);// 5) 透過モード設定
WF_SERIAL.println(F(“AT+CIPMODE=1”));
delay(200);

// 6) TCP接続開始
Serial.print(“CIPSTART: “);
WF_SERIAL.print(F(“AT+CIPSTART=\”TCP\”,\””));
WF_SERIAL.print(NTRIP_HOST);
WF_SERIAL.print(F(“\”,”));
WF_SERIAL.println(NTRIP_PORT);
delay(5000);
while (WF_SERIAL.available()) {
Serial.write(WF_SERIAL.read());
}

// 7) データ送信用モードへ
Serial.println(“CIPSEND”);
WF_SERIAL.println(F(“AT+CIPSEND”));
delay(200);
while (WF_SERIAL.available()) {
Serial.write(WF_SERIAL.read());
}

// 8) NTRIPリクエスト送信
WF_SERIAL.print(F(“GET /”));
WF_SERIAL.print(NTRIP_MOUNTPOINT);
WF_SERIAL.println(F(” HTTP/1.0″));
WF_SERIAL.println(F(“User-Agent: NTRIP Arduino”));

// 9) Basic認証ヘッダ生成
String creds = String(NTRIP_USER) + “:” + NTRIP_PASS;
size_t credLen = creds.length();
size_t b64Len = base64::encodeLength(credLen);
char b64[b64Len + 1];
base64::encode((const uint8_t*)creds.c_str(), credLen, b64);
b64[b64Len] = ‘\0’;
WF_SERIAL.print(F(“Authorization: Basic “));
WF_SERIAL.println(b64);

// 10) ヘッダ終端の空行
WF_SERIAL.println();

Serial.println(“>>> NTRIP request sent raw”);
}

void loop() {
// RTCMバイナリをUSBシリアルへ出力
while (WF_SERIAL.available()) {
Serial.write(WF_SERIAL.read());
}
}

これでPCのUSBシリアルにはいってくるのでTeraTermでログしてバイナリエディタでみて
D3 00 89 43 D0　とRTCM3のヘッダでていれば成功です。ucenterでは、完全に認識できませんでした。

●完成コード
Ntripができたので、F9Pに接続してF9PがFixするかみます。USB出力でUcenterとつないでFixをみます。　一瞬でFixしたのは驚きました。F9Pへの接続は、Serial4のTXでRTCM3を送りますが、ubxをSeial4で受信する多重通信は、マイコン側のプログラムが忙しくなるので、リスクが高いので、F9Pのuart2のInに
460800bpsでRTCM3を送りこむことにして、UBXログは、uart1のOUTでTeensyのSerial4にいれました。
●UBXの大容量データのログ
NAV-PVT NAV-RELPOSNED　NAV-SATと１－２Kbyteの大きなデータが120msecで入るので
それをSDログするために、ChatGPTでは、SD用バッファを作って対応してました。それについての
解説です。
File logFile = SD.open(“rtcm.log”, FILE_WRITE); logFile.print(data); logFile.fl ush ();
の各ステップで何が起きているかというと…
1. open():
• SD.open() が呼ばれると、まずディレクトリエントリを読み込んでファ
イルを確保します。ファイルが存在しなければ新規作成し、最初のクラ
スタを FAT 上で予約します。
2. バッファリング付き書き込み:
• logFile.print() や write() は、実際には RAM 上の小さなバッファにデー
タを溜め込みます。いちいちカードに書き込むと遅すぎるため、一時的
にメモリ内に蓄積します。 3. fl ush():
• logFile.fl ush() を呼ぶと、その RAM バッファの内容を SD カードに対し
てまとめて（1～複数の 512 バイトセクタ単位で）書き込みます。さらに
FAT テーブルやディレクトリエントリも更新し、ファイル長が反映され
ます。スケッチ内で定期的に fl ush() することで、電源断やリセットが起
きても「最後に fl ush した時点まで」のデータは確実に残ります。
4. close():
• 真にファイルを閉じるには logFile.close() が必要で、fl ush に加えてファ
イルハンドルを解放します。今回お渡ししたサンプルでは、ログを常に
開きっぱなしにして連続書き込みする設計のため、プログラム中で明示
的な close() は呼んでいません。マイコンのリセットや電源オフ時に、ラ
イブラリが自動的に全ファイルを閉じてくれます。
つまり
• fl ush() までのデータはカード上にコミット済み
• close() はリセット／電源オフ時にライブラリがまとめて実行
